Ürün adı: | SM Optik Anahtarlar | dalga boyu: | SM 1260 ~ 1650nm |
---|---|---|---|
tip: | Mandallamasız | Kablo: | 900um gevşek tüp |
uzunluk: | 1.0 metre | Bağlayıcı: | LC / UPC |
Vurgulamak: | sfp optical transceivers,SFP Fiber optik alıcı-verici |

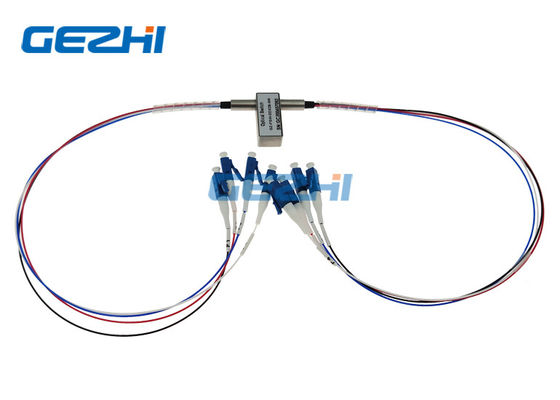

Dubleks 2x2 Bypass SM Optik Anahtarları
GEZHI Dubleks 2x2 Bypass SM Optik Anahtarları, bir optik bileşen 2 durumlu optik yoldur.
Özellikleri
|
Uygulamalar
|
Şartname
Parametreler | GZ-D2 x 2B | ||
Dalga boyu aralığı | mil | ± 40 ± 40/1300 850 | ~ 1650 1260 |
Çalışma uzunluğu | mil | 850/1300 | 1310/1490/1550/1625/1650 |
Ekleme Kaybı | dB | Tip: 1.0 Maks: 1.5 | Tip: 1.0 Maks: 1.5 |
Geri dönüş kaybı | dB | MM≥30 SM≥50 | |
Diyafoni | dB | MM≥35 SM≥55 | |
PDL | dB | ≤0.05 | |
WDL | dB | ≤0.25 | |
TDL | dB | ≤0.25 | |
Tekrarlanabilirlik | dB | ≤ ± 0.02 | |
Güç kaynağı | v | 3.0 veya 5.0 | |
Ömür | zamanlar | ≥107 | |
Geçiş Zamanı | Hanım | ≤8 | |
Iletim gücü | mW | ≤500 | |
Çalışma sıcaklığı | ℃ | -20 ~ 70 | |
Depolama sıcaklığı | ℃ | -40 ~ 85 | |
Ağırlık | g | 16 | |
boyut | aa | (L) 27.0 × (W) 12.0 × (H) 8.2 özelleştirme mevcuttur. |
Optik Yol
Durum Bir | Durum İki |
burs başvurularını
pinler
tip | Durum | Pin tanımı | Güç | Durum izleme | ||||||
D2x2B | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 | ||
Sigara mandallama | bir |
P1-P3 P1'-P3' |
- | - | - | - | Kapat | Açık | Açık | Kapat |
B |
P1-P4, P2-P3 P1'-P4' , P2'-P3' |
V + | - | - | GND | Açık | Kapat | Kapat | Açık | |
mandallama | bir |
P1-P3 P1'-P3' |
- | - | GND | V + | Kapat | Açık | Açık | Kapat |
B | P1-P4, P2-P3 | V + | GND | - | - | Açık | Kapat | Kapat | Açık |
boyut
Sipariş Bilgisi
kip | dalga boyu | Gerilim türü | Kontrol Modeli | Elyaf Tipi | Elyaf Çapı | Elyaf Uzunluğu | Bağlayıcı |
G = SM M = AA |
85 = 850 nm 13 = 1310nm 15 = 1550 nm 13/15 = 1310/1550 X = Diğer |
3 = 3V 5 = 5V |
L = Mandallama N = Kilitlemesiz |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = Diğer |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = Diğer |
1 = 1 m 2 = 1,5 X = Diğer |
0 = Hiç |
