Ürün adı: | AWG Modülü | tip: | Düz üst |
---|---|---|---|
Kanal numarası: | 96CH | Connnector: | LC / UPC |
dalga boyu: | ITU Grid | Uygulama: | Evet |
Vurgulamak: | sfp optical transceivers,sfp transceiver modules |

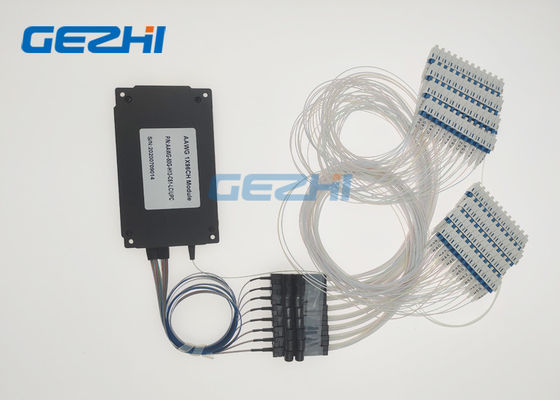

1x96 Düz üst DWDM AWG
1x96 Düz üst DWDM AWG96 dalga boyuna kadar bir fiber çiftine çoklama sağlayan yüksek kapasiteli terminal DWDM çözümleri için yüksek yoğunluklu, düşük kayıplı ve bağımsız bir pasif DWDM ekipmanıdır.Herşey1x96 Düz üst DWDM AWGyüksek kaliteli AAWG teknolojisi kullanılarak kanallar arasında ITU-T 50GHz (0.4nm) aralığı başına C-bandına yayılmıştır.Optik metro kenarı ve erişim ağlarında taşıma PDH, SDH / SONET, ETHERNET hizmetleri için mükemmel şekilde uygundur.
Özellikleri | Uygulamalar |
|
|
Şartname
Parametreler | 50GHz Athermal AWG Modülü | |
Çip türü | Düz üst | |
Kanal Sayısı | 80/96 Kanal | |
Kanal Dalgaboyu (nm) | Cı-bant | |
Kanal Aralığı (GHz) | 50 | |
Kanal Geçiş Bandı (GHz) | ± 6.25 | |
Dalgaboyu Doğruluğu (nm) | ± 0.04 | |
Ekleme Kaybı (dB) | <6.0 | |
1dB Kanal Bant Genişliği (nm) | > 0.2 | |
3dB Kanal Bant Genişliği (nm) | > 0.4 | |
İzolasyon (dB) | Bitişik Kanal | > 25 |
Bitişik Olmayan Kanal | > 30 | |
Toplam Crosstalk | > 20 | |
Dalgalanma (dB) | <0.5 | |
Tekdüzelik (dB) | <1.0 | |
Polarizasyona Bağlı Kayıp (dB) | <0.5 | |
Polarizasyon Modu Dağılımı (ps) | <0.5 | |
Yönlülük (dB) | > 45 | |
Geri Dönüş Kaybı (dB) | > 45 | |
Kromatik Dağılım (ps / nm) | ± 20 | |
Çalışma Sıcaklığı (℃) | 5 ° ile + 65 | |
Depolama Sıcaklığı (℃) | -40 ~ 85 | |
Çalışma Nemi (% RH) | 5 ~ 95 | |
Depolama Nemi (% RH) | 5 ~ 95 | |
Paket Ölçüsü (mm) | L120xW70xH11 | |
19 '' Rafa Montaj Paketi | 19 "1U, 2U |
Sipariş Bilgileri
AAWG | XX | X | XX | XXX | XX | XX | XX |
aralığı | Çip türü | Kanal numarası | 1. Kanal | Giriş Fiber Uzunluğu | Çıkış Fiber Uzunluğu | Giriş / Çıkış Konektörü | |
Atermal AWG | 05 = 50GHz 10 = 100GHz 20 = 200GHz |
F Düz top = G = Gauss |
32 = 32CH 40 = 40ch 48 = 48CH 80 = 80CH 96 = 96CH XX = Belirli |
C14 = C14 ... ... H25 = H25 ... ... H60 = H60 ... ... XXX = Belirli |
05 = 0.5m 10 = 1.0m 15 = 1.5m 20 = 2.0m 25 = 2.5m XX = Belirli |
05 = 0.5m 10 = 1.0m 15 = 1.5m 20 = 2.0m 25 = 2.5m XX = Belirli |
0 = Hiç 1 = LC / PC 2 = LC / APC 3 = SC / PC 4 = SC / APC 5 = FC / PC 6 = YP / APC X = Belirli |
