Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
Ürün adı: | AAWG | Kanal numarası: | 96Channels |
---|---|---|---|
dalga boyu: | C15 ~ C62 | uzunluk: | 1 metre |
Bağlayıcı: | LC / UPC | Uygulama: | DWDM İletimi |
Vurgulamak: | sfp optical transceivers,sfp transceiver modules |

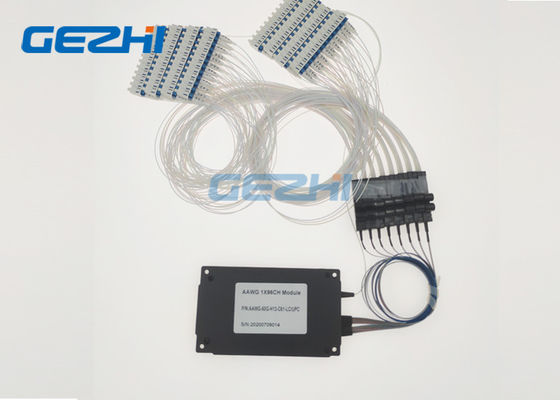

96 Kanal DWDM Mux Demux
50GHZ 96 Kanal AAWG DWDM Mux Demux, 96 dalga boyuna kadar bir fiber çiftine çoklama sağlayan yüksek kapasiteli terminal DWDM çözümleri için yüksek yoğunluklu, düşük kayıplı DWDM Modülleridir.96 kanalın tümü, yüksek kaliteli AAWG teknolojisi kullanılarak kanallar arasındaki ITU-T 50GHz (0.4nm) aralık başına C-bandına yayılmıştır.Optik metro kenarı ve erişim ağlarında taşıma PDH, SDH / SONET, ETHERNET hizmetleri için mükemmel şekilde uygundur.
Özellikleri | Uygulamalar |
|
|
Şartname
Parametreler | 50GHz Athermal AWG Modülü | |
Çip türü | Düz üst | |
Kanal Sayısı | 80/96 Kanal | |
Kanal Dalgaboyu (nm) | Cı-bant | |
Kanal Aralığı (GHz) | 50 | |
Kanal Geçiş Bandı (GHz) | ± 6.25 | |
Dalgaboyu Doğruluğu (nm) | ± 0.04 | |
Ekleme Kaybı (dB) | <6.0 | |
1dB Kanal Bant Genişliği (nm) | > 0.2 | |
3dB Kanal Bant Genişliği (nm) | > 0.4 | |
İzolasyon (dB) | Bitişik Kanal | > 25 |
Bitişik Olmayan Kanal | > 30 | |
Toplam Crosstalk | > 20 | |
Dalgalanma (dB) | <0.5 | |
Tekdüzelik (dB) | <1.0 | |
Polarizasyona Bağlı Kayıp (dB) | <0.5 | |
Polarizasyon Modu Dağılımı (ps) | <0.5 | |
Yönlülük (dB) | > 45 | |
Geri Dönüş Kaybı (dB) | > 45 | |
Kromatik Dağılım (ps / nm) | ± 20 | |
Çalışma Sıcaklığı (℃) | 5 ° ile + 65 | |
Depolama Sıcaklığı (℃) | -40 ~ 85 | |
Çalışma Nemi (% RH) | 5 ~ 95 | |
Depolama Nemi (% RH) | 5 ~ 95 | |
Paket Ölçüsü (mm) | L120xW70xH11 | |
19 '' Rafa Montaj Paketi | 19 "1U, 2U |
Sipariş Bilgileri
AAWG | XX | X | XX | XXX | XX | XX | XX |
aralığı | Çip türü | Kanal numarası | 1. Kanal | Giriş Fiber Uzunluğu | Çıkış Fiber Uzunluğu | Giriş / Çıkış Konektörü | |
Atermal AWG | 05 = 50GHz 10 = 100GHz 20 = 200GHz |
F Düz top = G = Gauss |
32 = 32CH 40 = 40ch 48 = 48CH 80 = 80CH 96 = 96CH XX = Belirli |
C14 = C14 ... ... H25 = H25 ... ... H60 = H60 ... ... XXX = Belirli |
05 = 0.5m 10 = 1.0m 15 = 1.5m 20 = 2.0m 25 = 2.5m XX = Belirli |
05 = 0.5m 10 = 1.0m 15 = 1.5m 20 = 2.0m 25 = 2.5m XX = Belirli |
0 = Hiç 1 = LC / PC 2 = LC / APC 3 = SC / PC 4 = SC / APC 5 = FC / PC 6 = YP / APC X = Belirli |
