Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | 1 * 8 Optik Fiber Dağıtıcı | Dalga boyu: | 1260 ~ 1620nm |
|---|---|---|---|
| Türü: | 1x8 | Paket: | Blocknes tipi |
| bağlayıcı: | SC/PC | Uygulama: | Noktaya Fiber (FTTX) |
| Vurgulamak: | fiber optic beam splitter,fiber optik kablo splitter |
||
♦ Bileşenleri TLC ile Sertifikalı, YD1117-2001'e uygundur
Fiber PLC Splitter Uygulamaları:
♦ Noktaya Fiber (FTTX)
♦ Evde Fiber (FTTH)
♦ Pasif optik ağlar (PON)
♦ Yerel Alan Ağları (LAN)
♦ Kablo TV (CATV)
♦ Test Ekipmanları

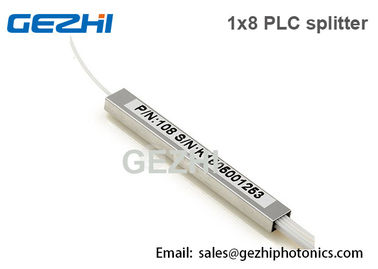

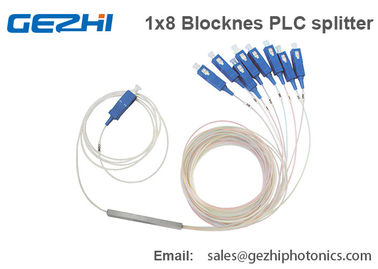

SC / PC Özellikli 1x8 PLC Splitter
| parametreleri | 1 × 2 | 1 × 4 | 1 × 8 | 1 × 16 | 1 × 32 | 1 × 64 | 1 × 128 | |
| Çalışma Dalga Boyu (nm) | 1260 ~ 1650 | |||||||
| Elyaf Türü | G657A1 veya müşteri tarafından belirtilmiş | |||||||
| Ekleme Kaybı (dB) (P / S Sınıfı) | 3,8 / 4,0 | 7.2 / 7.4 | 10.3 / 10.7 | 13.5 / 13.7 | 16.5 / 16.9 | 20.5 / 21.0 | 23.8 / 24.2 | |
| Kayb Tekdüzelik (dB) | 0.4 | 0.6 | 0.8 | 1.0 | 1.5 | 2.0 | 2.5 | |
| Polarizasyon Bağımlı Kaybı (dB) | 0.1 | 0.1 | 0.1 | 0,20 | 0,25 | 0,30 | 0.4 | |
| Geri Dönüş Kaybı (dB) (P / S Derecesi) | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | 55/50 | |
| Yönlilik (dB) | 55 | 55 | 55 | 55 | 55 | 55 | 55 | |
| Dalgaboyu Bağımlı Kaybı (dB) | 0.3 | 0.3 | 0.3 | 0.3 | 0.5 | 0.5 | 0.5 | |
Sıcaklık Kararlılığı (-40 ~ 85 ℃) (dB) | 0.4 | 0.4 | 0.4 | 0.5 | 0.5 | 0.5 | 0.5 | |
| Çalışma Sıcaklığı (℃) | -40 ~ 80 | |||||||
| Depolama Sıcaklığı (℃) | -40 ° C, 85 ° C | |||||||
| Cihaz Ölçüsü (mm) | 40 × 4 × 4 | 40 × 4 × 4 | 40 × 4 × 4 | 50 × 7 × 4 | 50 × 7 × 4 | 60 × 12 × 4 | Yok | |
| Modül Boyut (mm) | 100 × 80 × 10 | 120 × 80 × 18 | 141 × 115 × 18 | |||||
| Mini Modül Boyut (mm) | 60 × 4 × 4 | 60 × 7 × 4 | 60 × 7 × 4 | 60 × 12 × 4 | 80 × 20 × 6 | 100 × 40 × 6 | Yok | |
SC / PC konektörlü 1x8 PLC Splitter Boyutlar
Testin adı | Şart | Süre |
Sıcaklık-Nem yaşlanma | 85 ° C ve% 85 bağıl nem | 7 gün |
Titreşim | 10 - 55Hz, 1.52 mm çift genlikli, üç eksenli | 1 saat |
Bileşen Etkisi | 500g (kütle ≤ 0.125kg), 1ms, yarım sinüs darbe testi Etkisi | 2 etki |
Sıcaklık Döngüsü Testi | -40 - 70 ° C, Rampa hızı: 1 ° C / dak, Bekleme süresi> 15 dakika | 10 döngü |
Sıcaklık-Nem bisikleti | -40 - 85 ° C, 10 ° C ile 23 ° C -% 85 RH, 85 ° C -% 20 RH'de, ° C ile 85 ° C arasında - doğrusal bir RH, 10 ° C'nin altında - kontrolsüz RH | 14 gün |
Suya Daldırma | 43 ± 2 ° C, PH 5.5 ± 0.5 | 7 gün |
Fiber Taraf Çekme Testi | 0,23 kg yük, 90 ° açı, 2 yön | 5 saniye |
Fiber Taraf Çekme Testi | Tek Girişli Fiber için 0.45 Kg yük, 8 Fiberli Şerit Çıkışı için 1,5 Kg yük | 5 saniye |
PLC | Liman Yapılandırması | Paket Tarzı | Fiber Çapı (Giriş çıkış) | konektör (Giriş çıkış) | Pigtail Uzunluğu |
PLC = PLC Bölücü | 102 = 1 x 2 | ST = Çelik boru, çıplak lif | 25 = 250μm | HAYIR = Yok | 15 = 1.5m |
104 = 1 x 4 | MM = Mini modül | 90 = 900μm | SCA = SC / APC | 20 = 2.0m | |
108 = 1 x 8 | FO = Fan-çıkışlı | 20 = 2.0mm | SCU = ÖS / UPC | 30 = 3.0 m | |
116 = 1 x 16 | ABS = Pigtailed ABS kutusu | 30 = 3.0mm | LCA = LC / APC | XX = Özelleştirildi | |
132 = 1 x 32 | MP = Mini eklenti tipi | LCU = LC / UPC | |||
164 = 1 x 64 | LGX = Standart LGX | FCA = FC / APC | |||
202 = 2 × 2 | TR = Fiber Ekleme Tepsisinde Monte Edildi | FCU = FC / UPC | |||
204 = 2 × 4 | 1U = 1U 19 inç rafa montaj şasisi | STA = ST / APC | |||
208 = 2 x 8 | STU = ST / UPC | ||||
216 = 2 x 16 | X = Özelleştirildi | ||||
232 = 2 × 32 | |||||
264 = 2 x 64 |
