Ürün ayrıntıları:
Ödeme & teslimat koşulları:
|
| Ürün adı: | Tek Optik Bypass Anahtarı | Liman: | 2X2 |
|---|---|---|---|
| dalga boyu: | 1310 ve 1550 nm | Kablo: | 900um gevşek tüp |
| uzunluk: | 1 metre | Bağlayıcı: | SC / UPC |
| Vurgulamak: | sfp optical transceivers,SFP Fiber optik alıcı-verici |
||

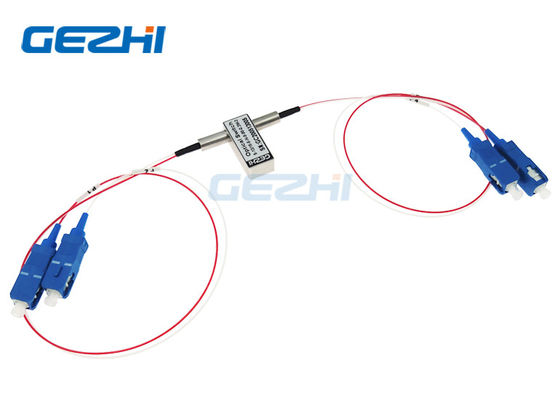

Tek Optik Baypas Anahtarı 1310 / 1550nm
GEZHI Tek Optik Baypas Anahtarı 1310 / 1550nm, gelen bir optik sinyali seçilen bir çıkış fiberine yeniden yönlendirerek optik kanalları bağlar.GEZHI Tek Optik Baypas Anahtarı 1310 / 1550nm, 1260 ~ 1650nm'de tüm dalga boylarını destekler, ultra yüksek güvenilirlik, düşük ekleme kaybı, hızlı anahtarlama hızı ve çift yönlü performans sunar.Tek Optik Baypas Anahtarı 1310 / 1550nm, Optik Ağ, Koruma, Verici ve Alıcı Koruması, Ağ Test Sistemi ve Cihazlar için yaygın olarak kullanılmaktadır.
|
Özellikleri |
Uygulamalar |
|
|
ÖzellikleriTek Optik Baypas Anahtarı 1310 / 1550nm
| Parametreler | GZ-FSW-2 × 2B | ||
| Dalga boyu aralığı | mil | ± 40 ± 40/1300 850 | ~ 1650 1260 |
| Çalışma uzunluğu | mil | 850/1300 | 1310/1490/1550/1625/1650 |
| Ekleme Kaybı | dB | Tip: 0.8 Maks: 1.2 | Tip: 0.6 Maks: 0.8 |
| Geri dönüş kaybı | dB | MM≥30 SM≥50 | |
| Diyafoni | dB | MM≥35 SM≥55 | |
| PDL | dB | ≤0.05 | |
| WDL | dB | ≤0.25 | |
| TDL | dB | ≤0.25 | |
| Tekrarlanabilirlik | dB | ≤ ± 0.02 | |
| Güç kaynağı | v | 3.0 veya 5.0 | |
| Ömür | zamanlar | ≥107 | |
| Geçiş Zamanı | Hanım | ≤8 | |
| Iletim gücü | mW | ≤500 | |
| Çalışma sıcaklığı | ℃ | -20 ~ 70 | |
| Depolama sıcaklığı | ℃ | -40 ~ 85 | |
| Ağırlık | g | 16 | |
| boyut | aa | (L) 27.0 × (W) 12.0 × (H) 8.2 özelleştirme mevcuttur. | |
PinlerTek Optik Baypas Anahtarı 1310 / 1550nm
| Parametreler | pinler | Elektrikli Sürücü | Durum Sensörü | ||||||
| 2 x 2B | Optik yol | 1 | 5 | 6 | 10 | 2-3 | 3-4 | 7-8 | 8-9 |
| Sigara mandallama | P1-P3 | - | - | - | - | Kapat | Açık | Açık | Kapat |
| P1-P4, P2-P3 | V + | - | - | GND | Açık | Kapat | Kapat | Açık | |
| mandallama | P1-P3 | - | - | GND | V + | Kapat | Açık | Açık | Kapat |
| P1-P4 P2-P3 | V + | GND | - | - | Açık | Kapat | Kapat | Açık | |
Optik GüzergahTek Optik Baypas Anahtarı 1310 / 1550nm
| Durum Bir | Durum İki |
 |
|
Tek Optik Baypas Anahtarının Sipariş Bilgileri 1310 / 1550nm
GZ-FSW-2x2B-XXX-XXX-XXX-XX
| kip | dalga boyu | Gerilim türü | Kontrol Modeli | Elyaf Tipi | Elyaf Çapı | Elyaf Uzunluğu | Bağlayıcı |
| G = SM M = AA |
85 = 850 nm 13 = 1310nm 15 = 1550 nm 13/15 = 1310/1550 X = Diğer |
3 = 3V 5 = 5V |
L = Mandallama N = Kilitlemesiz |
5 = 50/125 6 = 62.5 / 125 9 = 9/125 X = Diğer |
25 = 250um 90 = 900um 20 = 2.0mm 30 = 3.0mm X = Diğer |
1 = 1 m 2 = 1,5 X = Diğer |
0 = Hiç FP = FC / PC FA = FC / APC SP = SC / PC SA = SC / APC STP = ST / PC STA = ST / APC LP = LC / PC LA = LC / APC |
